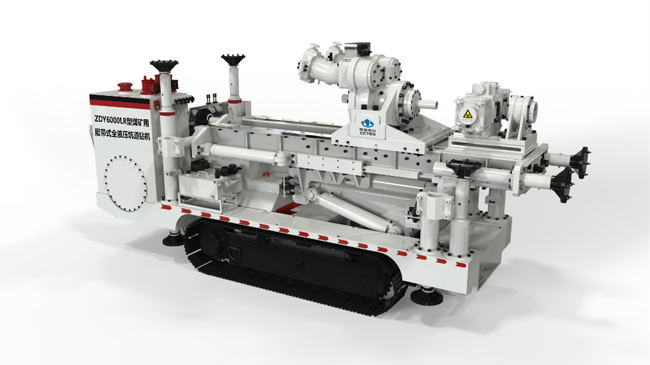

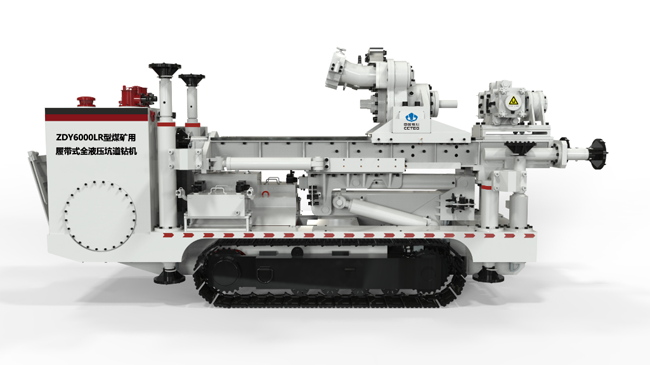

ZDY3000LG/ZDY6000LR型煤礦用履帶式全液壓坑道鉆機
發布時間：2021/4/27 22:10:00
點擊次數：
ZDY3000LG/ZDY6000LR型煤礦用全液壓履帶式坑道鉆機主要用于松軟突出煤層本煤層長鉆孔施工，其中ZDY3000LG鉆機最高額定轉速可達800r/min，ZDY6000LR鉆機最高額定轉速可達400r/min。鉆機配套高速大螺旋鉆進工藝，可大大提高軟煤鉆進過程的排渣效率，提高成孔率及鉆孔深度，有效解決松軟突出煤層鉆進中出現的塌孔、卡鉆、鉆孔深度不達標等問題。鉆機采用履帶式結構，移動、穩固、開孔等操作均通過液壓調節，有效的降低了輔助時間，提高了綜合施工效率。
一、簡介
ZDY3000LG/ZDY6000LR型煤礦用全液壓履帶式坑道鉆機主要用于松軟突出煤層本煤層長鉆孔施工，其中ZDY3000LG鉆機最高額定轉速可達800r/min，ZDY6000LR鉆機最高額定轉速可達400r/min。鉆機配套高速大螺旋鉆進工藝，可大大提高軟煤鉆進過程的排渣效率，提高成孔率及鉆孔深度，有效解決松軟突出煤層鉆進中出現的塌孔、卡鉆、鉆孔深度不達標等問題。鉆機采用履帶式結構，移動、穩固、開孔等操作均通過液壓調節，有效的降低了輔助時間，提高了綜合施工效率。
二、簡要說明
ZDY3000LG/ZDY6000LR型煤礦用全液壓履帶式坑道鉆機是一款整體式高速鉆機，配套大螺旋排渣鉆進工藝，主要用于松軟突出煤層本煤層長鉆孔施工。鉆機調角、穩固方便,方位角、主軸傾角調節范圍達到±90°、調高范圍1100mm，調角穩固過程不需擰卸螺栓，只需操作液壓閥手柄即可完成。鉆機寬度尺寸小，移孔換位方便，可進行跨皮帶（向皮帶、背皮帶）鉆孔施工；給進裝置可前后滑移，皮帶巷側幫施工時可靈活調整機身位置，減少鉆機實際占用巷道空間。鉆機配備遠程無級調速功能，操作人員可在操縱臺實時對主軸轉速進行無級調節，便于軟煤鉆進工藝參數的調節。夾持器采用常閉式結構，開口量大，防止高速鉆進時與鉆桿摩擦產生火花，同時鉆機夾持器前端安裝的螺旋鉆桿扶正器，可以控制高轉速運行時鉆具的擾動，扶正器內襯可隨鉆桿同時轉動，摩擦阻力小。設計有回轉超壓回退保護功能模塊，在回轉鉆進過程中，當回轉壓力達到預先設定值時，給進狀態自動切換為起拔掃孔狀態，當回轉壓力降低后，起拔狀態自動切換為給進狀態，此功能可降低鉆進時孔內事故的發生幾率。導軌及上襯板采用新型耐磨材料，耐磨性好、使用壽命長。給進行程達到1800mm或1300mm，可滿足中間加卸1.5m或1m規格插接式螺旋鉆桿，提高了施工效率。液壓系統穩定可靠，主要的泵、閥等主要液壓件為國外進口，大大提高了鉆機可靠性，液壓系統采用恒功率負載敏感及恒壓變量技術，具有降低能耗，減少系統發熱的優點。
三、技術參數：
ZDY3000LG/ZDY6000LR型煤礦用全液壓履帶式坑道鉆機主要用于松軟突出煤層本煤層長鉆孔施工，其中ZDY3000LG鉆機最高額定轉速可達800r/min，ZDY6000LR鉆機最高額定轉速可達400r/min。鉆機配套高速大螺旋鉆進工藝，可大大提高軟煤鉆進過程的排渣效率，提高成孔率及鉆孔深度，有效解決松軟突出煤層鉆進中出現的塌孔、卡鉆、鉆孔深度不達標等問題。鉆機采用履帶式結構，移動、穩固、開孔等操作均通過液壓調節，有效的降低了輔助時間，提高了綜合施工效率。
二、簡要說明
ZDY3000LG/ZDY6000LR型煤礦用全液壓履帶式坑道鉆機是一款整體式高速鉆機，配套大螺旋排渣鉆進工藝，主要用于松軟突出煤層本煤層長鉆孔施工。鉆機調角、穩固方便,方位角、主軸傾角調節范圍達到±90°、調高范圍1100mm，調角穩固過程不需擰卸螺栓，只需操作液壓閥手柄即可完成。鉆機寬度尺寸小，移孔換位方便，可進行跨皮帶（向皮帶、背皮帶）鉆孔施工；給進裝置可前后滑移，皮帶巷側幫施工時可靈活調整機身位置，減少鉆機實際占用巷道空間。鉆機配備遠程無級調速功能，操作人員可在操縱臺實時對主軸轉速進行無級調節，便于軟煤鉆進工藝參數的調節。夾持器采用常閉式結構，開口量大，防止高速鉆進時與鉆桿摩擦產生火花，同時鉆機夾持器前端安裝的螺旋鉆桿扶正器，可以控制高轉速運行時鉆具的擾動，扶正器內襯可隨鉆桿同時轉動，摩擦阻力小。設計有回轉超壓回退保護功能模塊，在回轉鉆進過程中，當回轉壓力達到預先設定值時，給進狀態自動切換為起拔掃孔狀態，當回轉壓力降低后，起拔狀態自動切換為給進狀態，此功能可降低鉆進時孔內事故的發生幾率。導軌及上襯板采用新型耐磨材料，耐磨性好、使用壽命長。給進行程達到1800mm或1300mm，可滿足中間加卸1.5m或1m規格插接式螺旋鉆桿，提高了施工效率。液壓系統穩定可靠，主要的泵、閥等主要液壓件為國外進口，大大提高了鉆機可靠性，液壓系統采用恒功率負載敏感及恒壓變量技術，具有降低能耗，減少系統發熱的優點。
三、技術參數：
